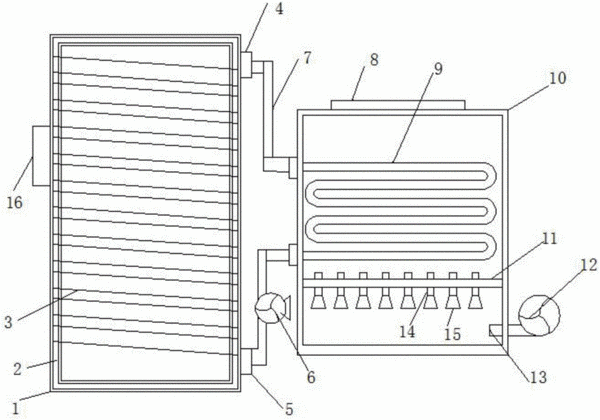

摘要：本實用新型公開了一種油冷散熱型智能環控柜，包括柜體和散熱腔，所述柜體外壁中設有散熱腔，散熱腔中設有沿著柜體向上螺旋繞設的折流板，柜體右上側和右下側分別設有出油口和進油口，出油口和進油口分別通過連通管與風冷箱中蛇形盤管的進液端和出液端連接，與進油口相接的連通管上設有循環泵，風冷箱上端面設有排氣口，蛇形盤管下方的風冷箱中設有隔板，隔板上均勻布有若干個通氣孔和位于通氣孔中的進氣管，進氣管下端口設有錐形罩，風冷箱右下側設有吹氣管，吹氣管右端設有吹風機，本實用新型結構簡單、合理，利用油冷循環散熱，進而保證了環控柜的散熱效果，提高了環控柜的工作性能，實用性強。
- 專利類型實用新型
- 申請人武漢圣達電氣股份有限公司;
- 發明人張愿園;
- 地址430000 湖北省武漢市洪山區書城路15號B-401
- 申請號CN201621014942.6
- 申請時間2016年08月31日
- 申請公布號CN205987696U
- 申請公布時間2017年02月22日
- 分類號H05K7/20(2006.01)I;
