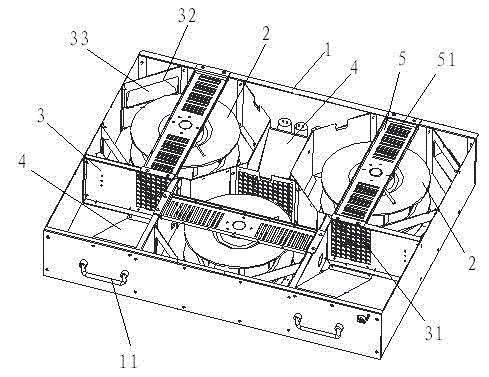

摘要：本實用新型涉及一種抽屜式高密度散熱裝置，包括一風箱，所述風箱內均布有若干個離心風扇，所述離心風扇處在同一平面上分成兩排，并呈連續W形布置，所述每個離心風扇的周側設置有正八邊形的風道隔板，所述同一排內相鄰離心風扇的風道隔板互不接觸，處在下排的離心風扇的風道隔板與上排相鄰的兩個離心風扇的風道隔板相接觸或共用一塊，所述同一排內相鄰離心風扇的風道隔板之間傾斜設置有出風口導向板，該出風口導向板的坡面底部朝向另一排正對設置離心風扇的風道隔板，并與該風道隔板的底部相接觸，該出風口導向板的頂部與風道隔板等高。本裝置布局緊湊但又不會相互干涉影響到離心風扇的性能，從而實現高密度的散熱。
- 專利類型實用新型
- 申請人廈門科華恒盛股份有限公司;
- 發明人江立佳;黃山;曾春保;陳文安;
- 地址361006 福建省廈門市火炬高新區火炬園馬壟路457號
- 申請號CN201420555291.6
- 申請時間2014年09月26日
- 申請公布號CN204047016U
- 申請公布時間2014年12月24日
- 分類號H05K7/20(2006.01)I;
