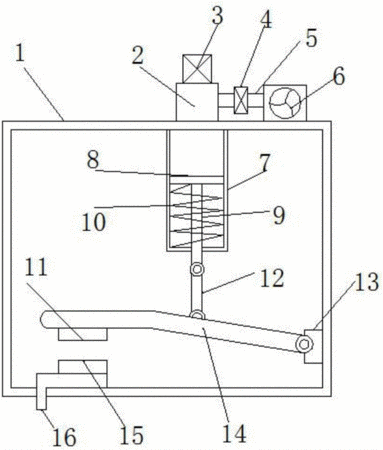

摘要：本實用新型公開了一種活塞式繼電器，包括盒體和緩沖箱，所述盒體內設有轉動桿，轉動桿右端和盒體內壁之間設有轉動座，轉動桿左下側設有動觸點，與動觸點位置相對應的盒體底部設有靜觸點，靜觸點電性連接位于盒體外側的接電塊，轉動桿上方的盒體中設有活塞柱，活塞柱內設有活塞塊，活塞塊下表面中間位置設有活塞桿，位于活塞柱內的活塞桿外側穿設有復位彈簧，活塞桿下端通過連桿與轉動桿連接，活塞柱上端設有緩沖箱，緩沖箱和活塞柱相連通，緩沖箱上端設有放氣閥，緩沖箱右端口通過連通管與氣泵連接，本實用新型結構簡單、合理，解決了傳統繼電器需要持續耗能的問題，降低了熱量的產生，提高了裝置的使用壽命，實用性強。
- 專利類型實用新型
- 申請人武漢圣達電氣股份有限公司;
- 發明人張愿園;
- 地址430000 湖北省武漢市洪山區書城路15號B-401
- 申請號CN201621012593.4
- 申請時間2016年08月31日
- 申請公布號CN206022251U
- 申請公布時間2017年03月15日
- 分類號H01H53/14(2006.01)I;
