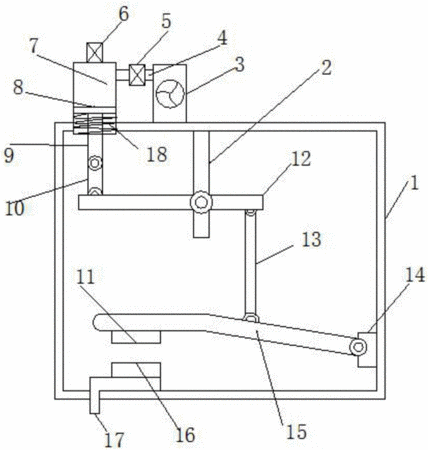

摘要：本實用新型公開了一種改進的繼電器，包括盒體和吊桿，所述盒體內設有轉動桿，轉動桿右端與盒體右側內壁之間設有轉動座，轉動桿左下側設有靜觸點，靜觸點下方的盒體中設有動觸點，動觸點與盒體外側的接電塊連接，轉動桿上方的盒體內設有吊桿，吊桿上鉸接有杠桿，杠桿左端到吊桿的距離是杠桿右端到吊桿之間距離的三倍，杠桿右端通過二號連桿與轉動桿活動連接，盒體左上端設有活塞柱，活塞柱上端口設有放氣閥，活塞柱右端口通過連通管與充氣泵連接，活塞柱內設有活塞塊，本實用新型結構簡單、合理，解決了傳統繼電器需要持續耗能的問題，降低了熱量的產生，提高了裝置的使用壽命，實用性強。
- 專利類型實用新型
- 申請人武漢圣達電氣股份有限公司;
- 發明人張愿園;
- 地址430000 湖北省武漢市洪山區書城路15號B-401
- 申請號CN201621011685.0
- 申請時間2016年08月31日
- 申請公布號CN206022244U
- 申請公布時間2017年03月15日
- 分類號H01H50/58(2006.01)I;
