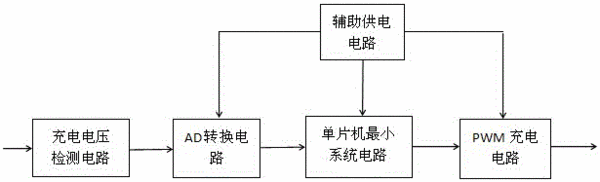

摘要：本實用新型涉及一種基于CIGS薄膜組件充電控制電路，包括輔助供電電路、單片機最小系統電路、AD轉換電路，還包括充電電壓檢測電路、PWM充電電路，單片機最小系統電路分別與AD轉換電路、輔助供電電路、PWM充電電路連接，輔助供電電路分別與AD轉換電路、PWM充電電路連接，充電電壓檢測電路與AD轉換電路連接。效果是：通過簡單的模擬量和PWM脈沖調寬尋找最大功率點（MPPT）給升壓電路；檢測的充電電壓反饋給單片機形成閉環調整，充分了提高光伏組件發電的利用率30%以上；通過單片機對蓄電池的端電壓控制，利用高效PWM蓄電池的充電模式，符合蓄電池本身在不同電壓下的充電特性，保證蓄電池工作在合理的狀態，延長蓄電池的使用壽命50%以上。
- 專利類型實用新型
- 申請人東文高壓電源（天津）股份有限公司;
- 發明人周瑞彬;尹富紅;
- 地址300220 天津市河東區洞庭路20號陳塘科技商務中心415-3
- 申請號CN201620952582.8
- 申請時間2016年08月28日
- 申請公布號CN205986299U
- 申請公布時間2017年02月22日
- 分類號H02J7/35(2006.01)I;
