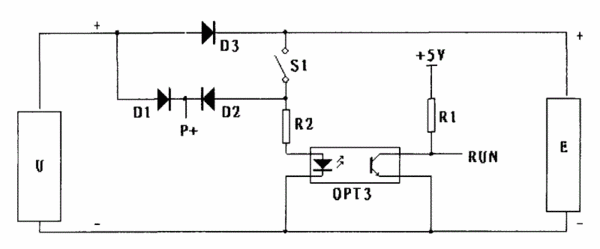

摘要：本實用新型涉及一種風光互補獨立逆變系統雙路供電的切換電路，包括太陽能電池和風機電源、蓄電池、逆變器系統供電電源端、逆變器系統控制端，太陽能電池和風機電源、蓄電池、逆變器系統供電電源三者的負極相連，太陽能電池和風機電源的正極至蓄電池的正極之間正向串聯第三隔離二極管；太陽能電池和風機電源的正極至逆變器系統供電電源的正極之間正向串聯第一隔離二極管；蓄電池的正極至逆變器系統供電電源的正極之間經控制開關正向串聯第二隔離二極管；控制開關與第二隔離二極管的串聯點至所述逆變器系統控制端之間串接隔離電路。它具有控制簡單、延長蓄電池使用壽命、大大降低系統待機損耗等優點。
- 專利類型實用新型
- 申請人北京自動化技術研究院;
- 發明人鄒昭平;鞠洪新;劉建芳;張婷婷;
- 地址100009北京市西城區鼓樓西大街41號
- 申請號CN200820123608.3
- 申請時間2008年11月06日
- 申請公布號CN201298748Y
- 申請公布時間2009年08月26日
- 分類號H02J7/35(2006.01)I;
