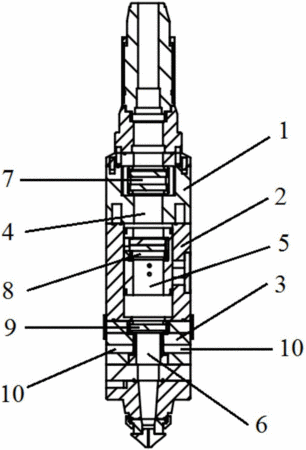

摘要：本實用新型提供一種激光切割頭，涉及激光加工領域，用于解決現有的單側送氣激光切割頭氣壓不穩、加工零件斷面掛渣，需要人工打磨，耗費工時的問題。所述激光切割頭沿光路方向依次包括擴束鏡固定座、聚焦鏡固定座、保護鏡固定座，所述擴束鏡固定座、聚焦鏡固定座、保護鏡固定座內部分別開有第一內腔、第二內腔、第三內腔，所述第一內腔、第二內腔、第三內腔依次連通，擴束鏡固定座內設置有擴束鏡，聚焦鏡固定座內設置有聚焦鏡，保護鏡固定座內第三內腔入口處設置有保護鏡，所述保護鏡固定座的側壁上還對稱開有兩個與所述第三內腔相連通的進氣口。上述方案中，激光切割頭通過設置雙側進氣口，能夠保證切割頭兩側氣壓始終一致，得到良好的加工斷面。
- 專利類型實用新型
- 申請人山西春明激光科技有限公司;
- 發明人王亨達;劉波;段金鵬;張海江;李宏;張曉明;鄭杰;
- 地址045200 山西省陽泉市平定縣張莊鎮下馬郡頭村新興裝備制造產業園
- 申請號CN201620987887.2
- 申請時間2016年08月30日
- 申請公布號CN205927543U
- 申請公布時間2017年02月08日
- 分類號B23K26/38(2014.01)I;B23K26/064(2014.01)I;
