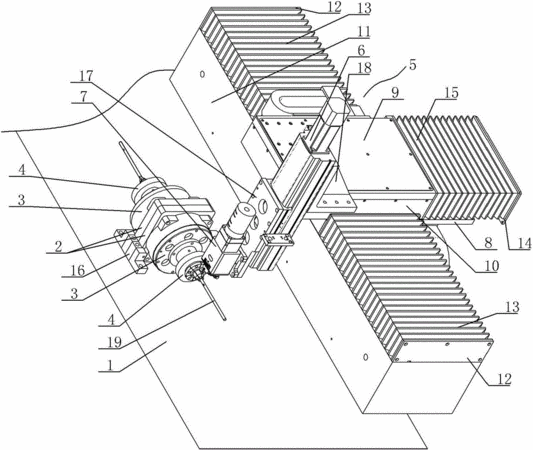

摘要：本實用新型提供了激光切割機五軸切割裝置，其在機臺的兩側分別設置有夾持物料結構，使得激光頭在一側工作時、另一側在進行物料卸料和夾持，使得整個激光切割機的工作效率提高。其包括機臺，其特征在于：所述機臺的長度方向的中心位置設置兩個電機安裝座，兩臺R軸旋轉電機分別固裝于對應側的電機安裝座，兩臺R軸旋轉電機的輸出端背向布置，每臺所述R軸旋轉電機的輸出端分別固裝有卡爪結構，每個所述卡爪結構用于夾持物料的一端，所述機臺的后方設置XYZ三軸結構伺服驅動臺，所述XYZ三軸結構伺服驅動臺的Z軸電機的下端輸出部分固裝有激光切割頭，所述激光切割頭用于加工物料。
- 專利類型實用新型
- 申請人浙江大學昆山創新中心;
- 發明人張海生;劉連橋;王庭;
- 地址215000 江蘇省蘇州市昆山市祖沖之南路1699號
- 申請號CN201620745164.1
- 申請時間2016年07月15日
- 申請公布號CN205817098U
- 申請公布時間2016年12月21日
- 分類號B23K26/38(2014.01)I;B23K26/08(2014.01)I;B23K26/70(2014.01)I;
