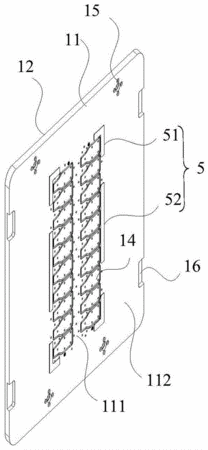

摘要：一種板材激光切割治具，包括：基板，基板的上表面包括切割區域和非切割區域，切割區域內開設切縫，用于激光通過，切縫的寬度為1.5?2mm，非切割區域上開設槽和/或沉孔；磁鐵，放置于槽和/或沉孔內；及導磁件，放置于磁鐵上方，導磁件與磁鐵之間用于固定和壓平待切割的板材。本發明通過磁鐵配合導磁件將要切割的板材平整的固定在基板上，從而解決因板材不平整容易導致的切割翻邊、發黑、影響切割精度的問題。另外，激光通過的切縫寬度為1.5?2mm，采用此寬度的切縫一方面避免煙塵殘留，另一方面能夠讓切縫附近的熱量及時散發出去，解決產品容易局部破損的問題。本發明還提供一種包括該板材激光切割治具的板材激光切割設備。
- 專利類型發明專利
- 申請人大族激光科技產業集團股份有限公司;
- 發明人邵雨化;官偉;張善基;吳奎;楊錦彬;高云峰;
- 地址518000 廣東省深圳市南山區高新技術園北區新西路9號大族激光大廈
- 申請號CN201510212333.5
- 申請時間2015年04月29日
- 申請公布號CN104772571B
- 申請公布時間2016年09月14日
- 分類號B23K26/38(2014.01)I;B23K26/70(2014.01)I;
