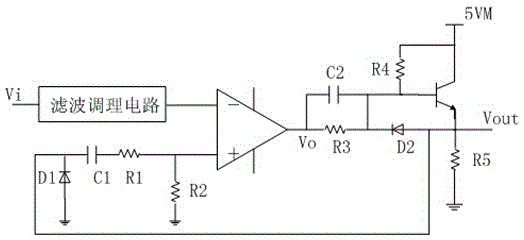

摘要:本實用新型公開一種應用于電子負載的過零檢測電路,包括濾波調理電路,比較器和輸出電路,輸入信號經濾波調理電路連接至比較器負輸入端,比較器的輸出連接至輸出電路的輸入端,輸出電路的輸出通過正反饋回路連接至比較器正輸入端,其特征在于,所述正反饋回路上串接有電容,所述電容與比較器正輸入端連接的接地電阻構成積分電路。本實用新型采用正反饋回路可以避免零點附近輸入信號抖動對頻率測量產生的影響,并在正反饋回路中加入電容構成積分電路,通過控制積分時間常數可以使正反饋在下次過零點前失效,使得下次過零點時輸出信號不會出現相位延時,保證下一個過零電路信號能夠實時準確監測,從而保障了電子負載工作狀態的穩定性。
- 專利類型實用新型
- 申請人艾德克斯電子(南京)有限公司;
- 發明人馬海波;其他發明人請求不公開姓名;
- 地址210012 江蘇省南京市雨花臺區西善橋南路108號1棟
- 申請號CN201520679202.3
- 申請時間2015年09月06日
- 申請公布號CN204964613U
- 申請公布時間2016年01月13日
- 分類號G01R19/175(2006.01)I;
