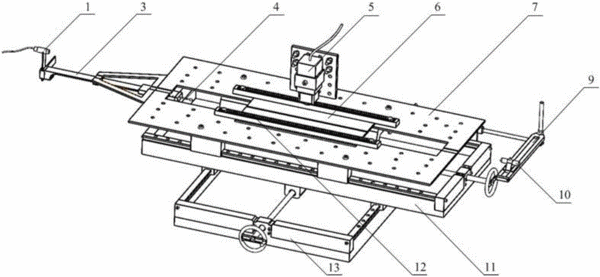

摘要:本實用新型公開了一種熔池等離子體輻射光譜采集機構,其包括激光輔助對中組件及與所述激光輔助對中組件間隔設置的光纖探頭夾持調整組件。所述激光輔助對中組件包括激光發射器,其通過滑動使所述激光發射器的中心與工件的焊縫表面共面;所述激光發射器用于向所述光纖探頭夾持調整組件發射激光,所述激光在所述光纖探頭夾持調整組件上反射形成激光紅色斑點。所述光纖探頭夾持調整組件包括光纖探頭,其依據所述激光紅色斑點的位置滑動相應距離,以使所述光纖探頭的中心、所述焊縫的表面及所述激光發射器的中心共面。本實用新型還涉及具有如上所述的熔池等離子體輻射光譜采集機構的激光焊接裝置。
- 專利類型實用新型
- 申請人華中科技大學;
- 發明人蔣平;王超超;周奇;邵新宇;曹龍超;胡杰翔;舒樂時;張亞輝;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201620818390.8
- 申請時間2016年07月29日
- 申請公布號CN205879357U
- 申請公布時間2017年01月11日
- 分類號G01J3/00(2006.01)I;B23K26/70(2014.01)I;B23K26/21(2014.01)I;
