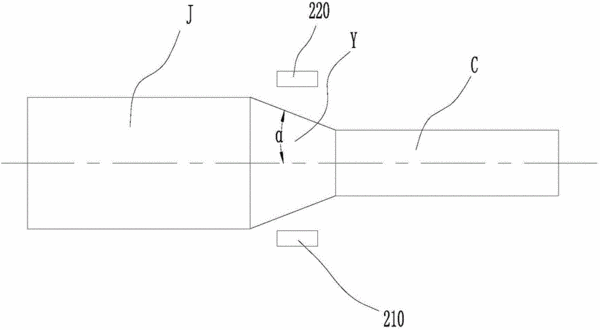

摘要：本申請公開一種體外診斷儀器及其氣泡檢測裝置。該氣泡檢測裝置包括液體通道和對射式光電傳感器，該液體通道包括成錐形孔的檢測段，對射式光電傳感器的發射端和接收端分別設置在檢測段的兩側。當錐形孔內充滿水時，由于錐形孔結構的折射率和水的折射率接近，接收端收到的光較多，使得光耦能夠輸出較高電壓。當管路中有氣泡(即全部為空氣或氣液混合物)時，由于錐形孔結構的折射率和空氣相差較大，使得光線在錐形孔的斜面上產生全折射，剩下的光使得光耦只能夠輸出較低的電壓，可通過輸出的電壓差來判斷氣泡的有無。本氣泡檢測裝置由于采用全反射原理，信噪比很高，氣液區分度很高，檢測可靠性極大提高，而且錐形孔設計對于流體阻力的影響也較小。
- 專利類型實用新型
- 申請人深圳邁瑞生物醫療電子股份有限公司;
- 發明人劉永祥;宋江波;
- 地址518057 廣東省深圳市南山區高新技術產業園區科技南十二路邁瑞大廈
- 申請號CN201620383634.4
- 申請時間2016年04月29日
- 申請公布號CN205844179U
- 申請公布時間2016年12月28日
- 分類號G01N21/41(2006.01)I;G01N33/50(2006.01)I;G01N33/53(2006.01)I;
