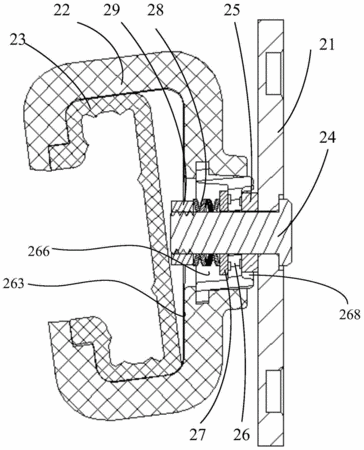

摘要：本發明公開了一種角度調節機構及超聲成像系統，能夠與耦合劑加熱器配合，包括連接一體的軸芯、固定支架、調節件及彈性件，所述軸芯與所述固定支架形成轉動副，所述調節件與所述軸芯同步轉動，所述調節件和固定支架中之一設有檔位塊，所述調節件和固定支架中之另一設有檔位調節面，所述檔位調節面凹設有一圈檔位槽，所述檔位調節面的位于相鄰兩個所述檔位槽之間的部分是過渡面，所述彈性件使所述檔位塊和檔位調節面摩擦配合。該機構方便用戶根據不同操作、診斷、治療的使用習慣來任意調整耦合劑加熱器的角度，進而能夠調節耦合劑加熱器取放的角度；通過彈性件提供轉動阻尼，使耦合劑加熱器能夠穩定停在不同的角度，從而方便自由取放且取放穩定。
- 專利類型發明專利
- 申請人深圳邁瑞生物醫療電子股份有限公司;
- 發明人楊榮富;趙彥群;陳志武;黃力鋒;
- 地址518057 廣東省深圳市南山區高新技術產業園區科技南十二路邁瑞大廈
- 申請號CN201510222487.2
- 申請時間2015年05月04日
- 申請公布號CN106175824A
- 申請公布時間2016年12月07日
- 分類號A61B8/00(2006.01)I;
