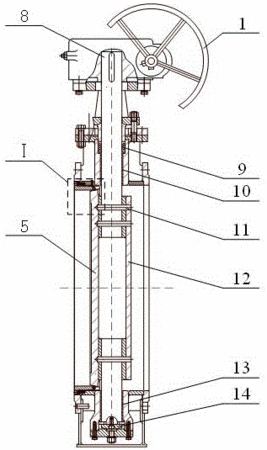

摘要：本實用新型公開了屬于蝶閥技術領域的一種新型大通徑全密封蝶閥。該新型大通徑全密封蝶閥包括：閥體，所述閥體的頂部設有上軸套，底部設有下軸套和閥腳組件；閥桿，所述閥桿為圓柱形閥桿，其轉動軸線在中心線上；蝶板，所述蝶板通過壓蓋固定于閥桿上并位于蝶閥通道內；密封件，所述密封件由充氣密封條、壓緊套和壓緊套底座組成，壓緊套和壓緊套底座配合將充氣密封條固定于閥體通道內壁對應蝶板外緣的位置。本實用新型采用單偏心充壓密封圈技術，開關阻力小，密封性能優良，可有效減少閥板與閥體內壁在開合過程中的磨損。加工難度低，維護成本低，容易實現大型化，可在各種偏心蝶閥上直接改造實現新功能。
- 專利類型實用新型
- 申請人華北電力大學;北京易澤動力科技有限公司;
- 發明人徐鋼;呂劍;滿孝增;張豪;王鵬;
- 地址102206 北京市昌平區回龍觀北農路2號華北電力大學
- 申請號CN201620644597.8
- 申請時間2016年06月27日
- 申請公布號CN205824208U
- 申請公布時間2016年12月21日
- 分類號F16K1/22(2006.01)I;F16K1/226(2006.01)I;
