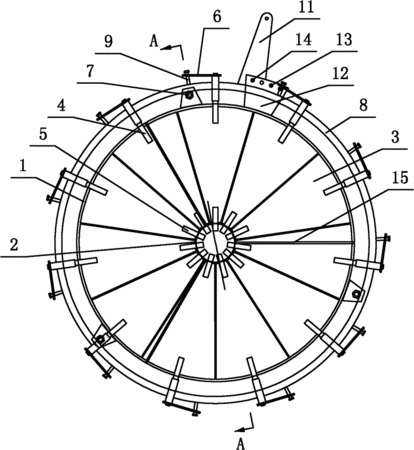

摘要：本實用新型涉及一種用于調節風量的蝶閥。它包括外筒和內筒，在外筒和內筒之間設有若干片沿圓周均勻分布的葉片，每片葉片兩端分別與相對設置在外筒和內筒上的外銷軸和內銷軸固連，每個外銷軸的另一端均伸至外筒外側其端部連接一連接板，在外筒的外圓周上通過若干個滾輪設有一法蘭，在法蘭上對應若干個連接板的位置設有若干個與連接板配合的連接桿，連接桿的端部插入對應連接板上的滑槽中，在法蘭上固連有一手柄，在手柄兩側的外筒上設有位置相對的兩固定板，在兩固定板上沿外筒圓周方向設有若干對位置相對的定位孔，定位銷穿過手柄上的圓孔插入兩固定板上位置相對的兩定位孔中。本蝶閥結構簡單，制造容易，調節范圍大，操作靈活方便。
- 專利類型實用新型
- 申請人山東開泰拋丸機械有限公司;
- 發明人張來斌;王瑞國;王紀杰;張亞南;李計良;
- 地址256217 山東省濱州市鄒平縣青陽鎮
- 申請號CN201120073307.6
- 申請時間2011年03月18日
- 申請公布號CN201963906U
- 申請公布時間2011年09月07日
- 分類號F16K1/22(2006.01)I;F16K1/36(2006.01)I;
