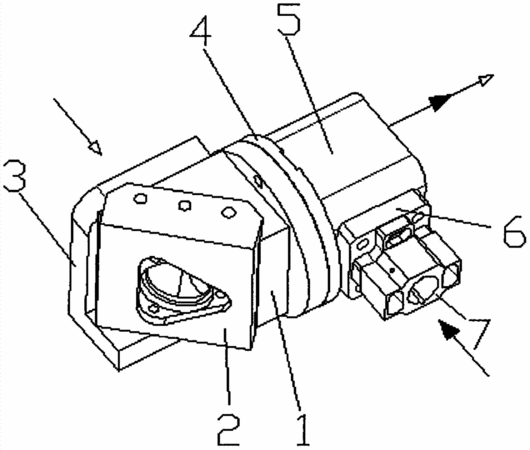

摘要：本實用新型公開了一種添加指示光線的激光反射裝置，其包括：入射光接收塊、反射鏡片固定板、透鏡固定板和導光筒，所述導光筒與入射光接收塊之間設置有一個合束鏡安裝塊，所述合束鏡安裝塊包括一個延伸至導光筒內部的圓筒，所述導光筒的外側設置有一個指示光線入射孔，所述圓筒的端部設置有一個合束鏡片，所述合束鏡片與指示光線入射孔成45度角，所述指示光線入射孔外部設置有一個發射器安裝塊。本實用新型所述的添加指示光線的激光反射裝置，指示光線發射器發出紅色、綠色等可見光，到達合束鏡片后與來之激光反射鏡片的激光進行合束，一起射到導光筒外部，安裝在激光切割機上，精度高，穩定性好。
- 專利類型實用新型
- 申請人蘇州創軒激光科技有限公司;
- 發明人楊振威;邵益山;余德山;
- 地址215168 江蘇省蘇州市吳中區吳中經濟開發區興吳路65號
- 申請號CN201520181545.7
- 申請時間2015年03月26日
- 申請公布號CN204545699U
- 申請公布時間2015年08月12日
- 分類號B23K26/035(2014.01)I;B23K26/38(2014.01)I;
