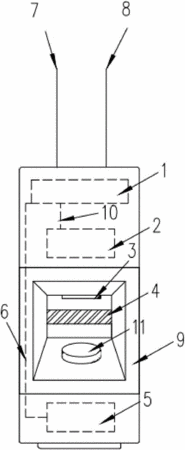

摘要：本實用新型涉及一體化超聲波流量計探頭，其包括支架和超聲波信號處理器，支架的一側設有盲孔，渦街發生體焊接于盲孔的中部，超聲波信號發生裝置與支架焊接，超聲波信號發生裝置位于盲孔上方，超聲波信號接收裝置焊設于支架的底部，超聲波信號接收裝置位于盲孔的下方，第一陶瓷片卡接于盲孔的內表面上側，第二陶瓷片卡接于盲孔的內表面下側，超聲波信號處理器與超聲波信號發生裝置通過第一信號連接線相連接，超聲波信號處理器與超聲波信號接收裝置通過第二信號連接線相連接，超聲波信號處理器外接第三信號連接線，并引出作為頻率信號輸出線，超聲波信號處理器外接第四信號連接線，并引出作為5V?DC供電輸入線。
- 專利類型實用新型
- 申請人上海新拿電子科技有限公司;
- 發明人宋相敏;
- 地址201517 上海市金山區呂巷鎮薔夾路560號12幢106室
- 申請號CN201620450404.5
- 申請時間2016年05月17日
- 申請公布號CN205785369U
- 申請公布時間2016年12月07日
- 分類號G01F1/66(2006.01)I;
