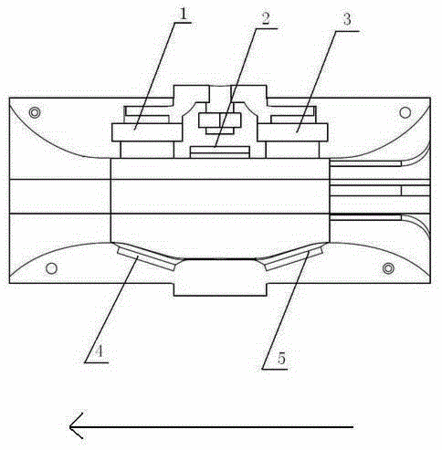

摘要：本實用新型公開了一種W型反射超聲波管段，含有塊狀結構的管段本體、第一超聲波換能器、第二超聲波換能器、第一反射片、第二反射片、第三反射片，所述超聲波管段橫截面為矩形；管段的進水口處均勻分布多個插片；管段的同一側設置有第一超聲波安裝孔和第二超聲波安裝孔，第一超聲波換能器、第二超聲波換能器分別安裝于第一超聲波安裝孔和第二超聲波安裝孔。本實用新型W型反射超聲波管段，超聲波在管段中經過三次反射，行程W型路徑，顯著增加了超聲波在管道中的行程，增大T1與T2的差值，獲得更高的測量精度；在管段的進水口處均勻分布有多個插片，穩定了水流，使得進入管段的水流穩定，提高測量精度。
- 專利類型實用新型
- 申請人新天科技股份有限公司;
- 發明人費戰波;劉勝利;董意德;王海港;喬斌;
- 地址450001 河南省鄭州市高新區紅松路252號
- 申請號CN201520987328.7
- 申請時間2015年12月03日
- 申請公布號CN205192552U
- 申請公布時間2016年04月27日
- 分類號G01F1/66(2006.01)I;
