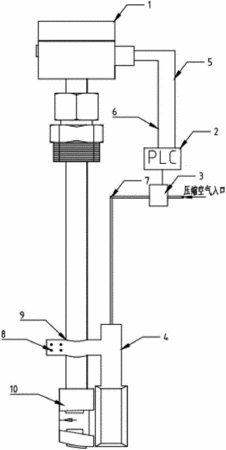

摘要：本實用新型涉及一種配套于插入式超聲波渦街流量計的吹掃控制系統，其包括插入式超聲波渦街流量計、PLC、風刀裝置、電磁閥和氣動軟管，插入式超聲波渦街流量計與PLC通過第一電纜線、第二電纜線相連接，PLC與電磁閥通過第三電纜線相連接，電磁閥設進氣口與出氣口，進氣口與出氣口均設有快插接頭，電磁閥的出氣口與風刀裝置通過氣動軟管連接，氣動軟管與電磁閥的出氣口的快插接頭卡接，風刀裝置一側與卡箍的一端焊接，插入式超聲波渦街流量計設有探桿，風刀裝置與探桿通過卡箍和螺栓固接，插入式超聲波渦街流量計設有探頭，風刀裝置的出風口對準探頭。
- 專利類型實用新型
- 申請人上海新拿電子科技有限公司;
- 發明人宋相敏;
- 地址201517 上海市金山區呂巷鎮薔夾路560號12幢106室
- 申請號CN201620451917.8
- 申請時間2016年05月17日
- 申請公布號CN205762711U
- 申請公布時間2016年12月07日
- 分類號B08B5/02(2006.01)I;
