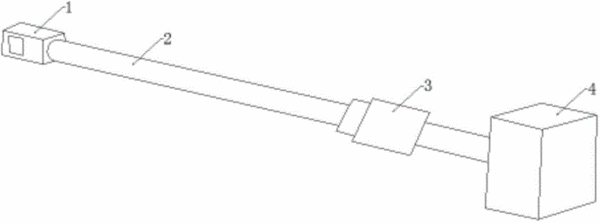

摘要：本實用新型涉及一種插入式超聲波渦街流量計，其包括渦街超聲波探頭支架結構、連接支撐桿、安裝固定件和信號處理裝置，渦街超聲波探頭支架結構、信號處理裝置通過連接支撐桿焊接，安裝固定件為中空件，安裝固定件套接在連接支撐桿上，安裝固定件能在連接支撐桿上沿著桿徑方向任意滑動，安裝固定件的一端設有外螺紋，渦街超聲波探頭支架結構包括箱體，在箱體一側設有一個凹槽，在凹槽中部設有一個渦街發生裝置，渦街發生裝置與箱體一體成型，凹槽相對的兩側壁分別設有超聲波發生裝置和超聲波接收裝置；信號處理裝置包括中央處理器。本實用新型的一種插入式超聲波渦街流量計具有以下有益效果：1、體積??；2、檢測范圍寬；3、精度高。
- 專利類型實用新型
- 申請人上海新拿電子科技有限公司;
- 發明人宋相敏;
- 地址201500 上海市金山區呂巷鎮薔夾路560號12幢1
- 申請號CN201420796805.7
- 申請時間2014年12月16日
- 申請公布號CN204313892U
- 申請公布時間2015年05月06日
- 分類號G01F1/32(2006.01)I;G01F1/66(2006.01)I;
