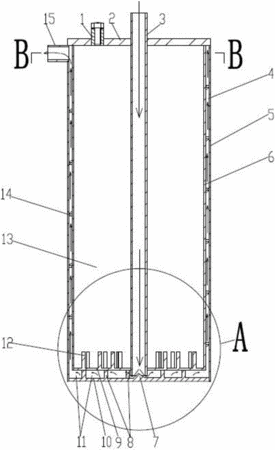

摘要：本實用新型公開了一種螺旋導流通道換熱器，包括外套筒、內套筒、上端蓋、導流立管和螺旋上升導流條；所述外套筒的高度和直徑均大于內套筒，在外套筒上端部側壁上設有出口管，所述上端蓋固定在內套筒和外套筒的上端，內套筒設有上層底端蓋，外套筒設有下層底端蓋，內套筒套裝在外套筒內，所述導流立管穿過上端蓋和上層底端蓋并與上端蓋和上層底端蓋密封連接，導流立管的下端口位于上層底端蓋和下層底端蓋之間，所述螺旋上升導流條固定在內套筒立壁和外套筒立壁之間形成螺旋上升導流通道。本實用新型具有蓄熱換熱面積大、熱交換效率高，結構緊湊合理的特點。
- 專利類型實用新型
- 申請人華北電力大學（保定）;
- 發明人程友良;韓健;王月坤;
- 地址071003 河北省保定市永華北大街619號
- 申請號CN201620640180.4
- 申請時間2016年06月25日
- 申請公布號CN205784776U
- 申請公布時間2016年12月07日
- 分類號F28D20/02(2006.01)I;
