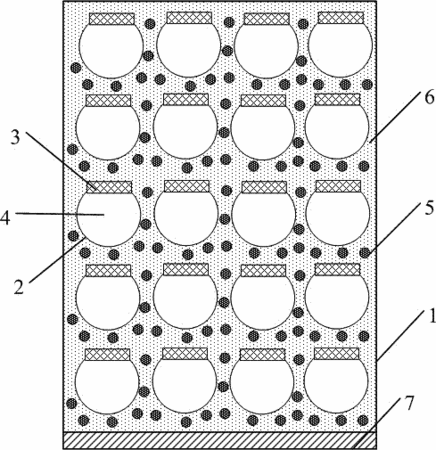

摘要：本發明涉及的相變儲能裝置，其特征在于，其由外殼、石蠟腔、塑料蓋、石蠟、金屬顆粒及低熔點金屬組成。外殼作為相變儲能裝置的外圍框架與熱源緊密貼合。石蠟腔、塑料蓋和石蠟組成石蠟相變單元，均勻填充在外殼中。石蠟相變單元為相變儲能裝置的吸熱部分。金屬顆粒填充在石蠟相變單元與外殼的空隙中，低熔點金屬填充于外殼、金屬顆粒和石蠟相變單元之間的空隙中，以便于熱量迅速傳遞給石蠟。石蠟腔為金屬材質利于熱量傳遞。塑料蓋為柔性塑料材質，以補償石蠟相變所產生的體積膨脹效應。本發明提供的相變儲能裝置，利用了石蠟的高潛熱特性，儲能性能優異。同時利用了金屬顆粒和低熔點金屬的高熱導率特性，導熱性能優異。最后，多個石蠟儲能單元的設計可以使系統在單個儲能單元失效時保證系統仍然正常運行。本發明中裝置結構簡單、加工容易，低熔點金屬充注量小成本低，可廣泛用于太陽能熱發電、熱水余熱回收、暖水壺、取暖器等熱能利用領域。
- 專利類型發明專利
- 申請人北京依米康科技發展有限公司;
- 發明人郭瑞;
- 地址100040 北京市石景山區石景山路3號玉泉大廈368室
- 申請號CN201310292860.2
- 申請時間2013年07月12日
- 申請公布號CN103344147B
- 申請公布時間2015年01月14日
- 分類號F28D20/02(2006.01)I;
