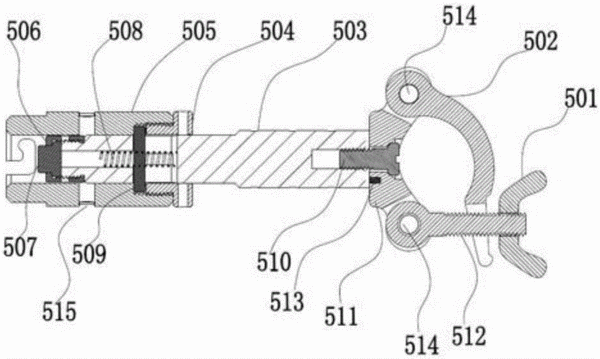

摘要：本實用新型公開了一種LED顯示屏落地支架連接件，屬于LED顯示屏安裝組件技術領域，包括固定鎖、連接桿和連接片，其中固定鎖的鎖鉤座中間位置開設有圓形通孔，圓形通孔旁開設有定位孔；其中連接桿的一端沿軸向中心位置開設有螺紋孔，螺紋孔旁開設有突出的定位柱，固定鎖通過螺栓和定位柱與連接桿連接和定位；其中連接片上的卡銷卡合在連接套筒的卡口上，突出部在與連接桿連接時伸入連接套筒內與硅膠柱接觸。在固定安裝LED顯示屏模組時操作簡便快捷，具有緩沖保護作用，降低了對落地支架、LED顯示屏模組的精度要求，且能滿足不同厚度LED顯示屏模組的安裝，能適應不同的箱體安裝孔位，安裝效率大幅度提高。
- 專利類型實用新型
- 申請人深圳市創顯光電有限公司;
- 發明人張海軍;郭富榮;易明勇;
- 地址518132 廣東省深圳市光明新區公明辦事處田寮社區同觀路泰嘉樂科技工業園1棟第1層、第2層
- 申請號CN201520673875.8
- 申請時間2015年09月02日
- 申請公布號CN204961468U
- 申請公布時間2016年01月13日
- 分類號F16B1/02(2006.01)I;F16M11/04(2006.01)I;
