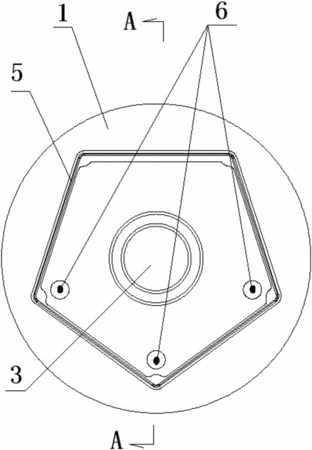

摘要：本實用新型提供一種新能源汽車永磁電機端蓋，包括端蓋主體、軸承室、軸孔、端蓋止口，在端蓋主體外側設正等邊五邊形接線盒，正等邊五邊形接線盒的外接圓直徑與端蓋止口內圓直徑相差?25～+20mm，三個出線孔分布在正等邊五邊形接線盒任意相臨的三個內角內，三個出線孔到端蓋中心軸孔的圓心的距離相等。正等邊五邊形接線盒是與端蓋主體為一體的、端蓋主體背面上的五根等長的筋首尾相連組成；筋的高度H＝10～20mm。正等邊五邊形接線盒的正等邊五邊形的中心與軸孔的圓心重合。本實用新型采取以端蓋主體中心為中心點的正等邊五邊形的接線盒，節約了電機外圍空間，電機引出線不會出現小半徑彎曲從而對引線造成損傷，很好的解決決汽車永磁電機安裝空間小和引接線問題。
- 專利類型實用新型
- 申請人中國長江航運集團電機廠;華中科技大學;
- 發明人向宇;徐偉;趙小斌;
- 地址430205 湖北省武漢市江夏區藏龍島科技園九鳳街5號
- 申請號CN201620598477.9
- 申請時間2016年06月17日
- 申請公布號CN205753799U
- 申請公布時間2016年11月30日
- 分類號H02K5/22(2006.01)I;
