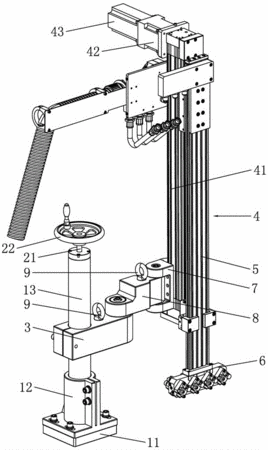

摘要：本實用新型公開了一種單軸伺服噴霧機，其包括固定底座、固定機座、固定套筒，固定套筒芯部的套筒中心孔內嵌裝升降驅動絲桿，升降驅動絲桿上端部裝設轉動搖輪，套筒中心孔內嵌裝與升降驅動絲桿相配合的升降驅動螺母，升降驅動螺母的螺母連接部穿過固定套筒的套筒通孔并延伸至固定套筒外端側；固定套筒外圍套裝升降活動塊，升降活動塊與升降驅動螺母的螺母連接部螺接，固定套筒旁側裝設噴霧驅動電缸，噴霧驅動電缸包括電缸缸體、同步帶型直線模組、減速機、伺服電機，同步帶型直線模組的驅動端螺裝噴頭安裝豎桿，噴頭安裝豎桿下端部裝設噴霧噴頭。通過上述結構設計，本實用新型具有設計新穎、結構簡單、穩定可靠性好且自動化程度高的優點。
- 專利類型實用新型
- 申請人東莞市松慶智能自動化科技有限公司;
- 發明人肖永祥;梁海勇;宗春艷;
- 地址523000 廣東省東莞市松山湖高新區工業東路24號現代企業加速器5棟202號
- 申請號CN201620332100.9
- 申請時間2016年04月20日
- 申請公布號CN205702371U
- 申請公布時間2016年11月23日
- 分類號B22D17/20(2006.01)I;B22C23/02(2006.01)I;
