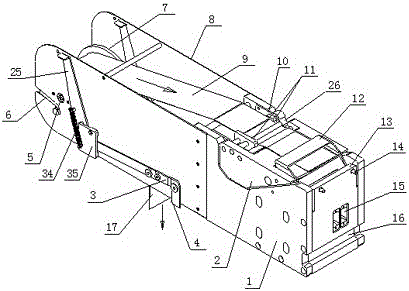

摘要:本實用新型公開了一種專用供料器,包括左側板、右側板、擋板、底板、送料輪、三根導向軸、連接板、翻板、壓板、電機、主動輥、從動輥和通訊接口。送料輪通過支撐軸支撐在左、右側板前端的卡槽上,三根導向軸橫向連接在翻板前端,翻板前端通過連接板和最前端的一根導向軸與左、右側板相連接,翻板嵌入在左、右側板的豁口中,壓板從后端壓在翻板上,翻板下方的從動輥壓在左、右側板之間的主動輥上,主動輥連接在電機上,通訊接口設置在擋板上。其結構設計簡單、安裝方便,實現了軟質料帶的連續、自動化、長時間供料過程,滿足了LCD領域中大批量貼裝的使用需要。
- 專利類型實用新型
- 申請人北京中科同志科技股份有限公司;
- 發明人趙永先;張延忠;
- 地址100031 北京市朝陽區酒仙橋路甲10號1號樓6層6D
- 申請號CN201620306968.1
- 申請時間2016年04月13日
- 申請公布號CN205648347U
- 申請公布時間2016年10月12日
- 分類號H05K13/02(2006.01)I;
