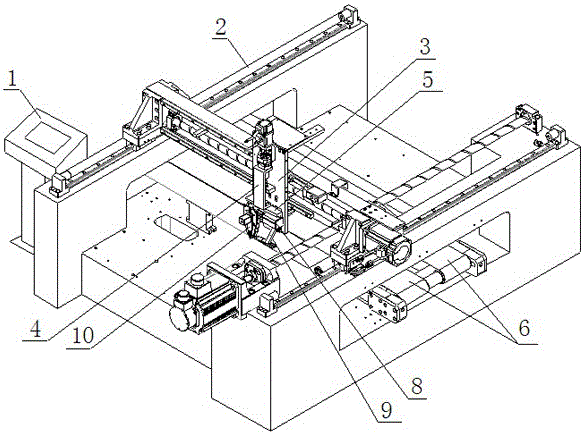

摘要:本實用新型公開了一種撕膜機,包括帶有控制臺的機架、工作頭、壓板機構,以及與控制臺信號連通的撕膜氣缸、提升氣缸、真空工作臺、夾持機構和一對X向傳送帶。撕膜氣缸和壓板機構分別固定在Z軸座上,夾持機構連接在撕膜氣缸的缸桿上,帶有真空工作臺的提升氣缸固定在機架上,一對X向傳送帶分別排列在真空工作臺的兩側。撕膜機實現了輔助膜的自動撕扯,提高了撕膜效率,壓板機構可有效防止防護膜被同時撕起,保證了撕膜過程的穩定性和可靠性。整體撕膜機開放性好,適用范圍廣,對于撓性線路板上的增強用覆膜尤為適用。
- 專利類型實用新型
- 申請人北京中科同志科技股份有限公司;
- 發明人趙永先;李建;
- 地址100031 北京市朝陽區酒仙橋路甲10號1號樓6層6D
- 申請號CN201620690863.0
- 申請時間2016年07月04日
- 申請公布號CN206050305U
- 申請公布時間2017年03月29日
- 分類號B65B69/00(2006.01)I;B32B38/10(2006.01)I;
