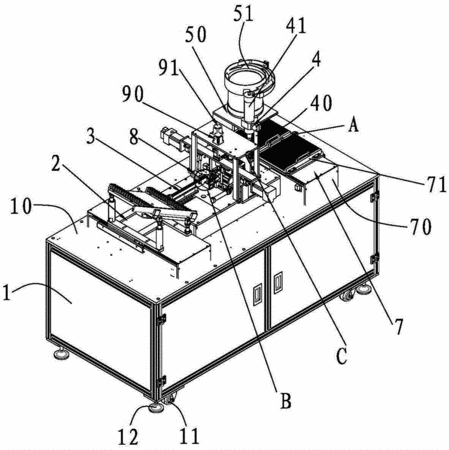

摘要：本實用新型涉及電子元件組裝技術領域，尤其公開了一種晶體成型套磁環組裝機，包括機臺，裝設于機臺并依次順序連接的晶體供料機構、送料機構、點膠機構、磁環組裝機構、檢測機構及收料機構，連接于磁環組裝機構的磁環供料機構，晶體供料機構包括固定于機臺的安裝架及滑動連接于安裝架的承載盤，承載盤包括連接于安裝架的支撐框，分別固定于支撐框兩端的固定板，一端分別固定于固定板的第一振動器、第二振動器，固定于第一振動器、第二振動器另一端的托板，固定于托板的夾板，夾板具有多個間隔設置的狹槽；晶體成型套磁環組裝機實現了在晶體上套磁環的全自動連續動作，節省了大量人工成本，大大提高了生產效率，降低次品率。
- 專利類型實用新型
- 申請人東莞市和達電子設備有限公司;
- 發明人唐仟紅;
- 地址523712 廣東省東莞市塘廈鎮蓮湖社區北園五橫路9-1號
- 申請號CN201520837239.4
- 申請時間2015年10月27日
- 申請公布號CN205161031U
- 申請公布時間2016年04月13日
- 分類號H05K13/02(2006.01)I;H05K13/04(2006.01)I;
