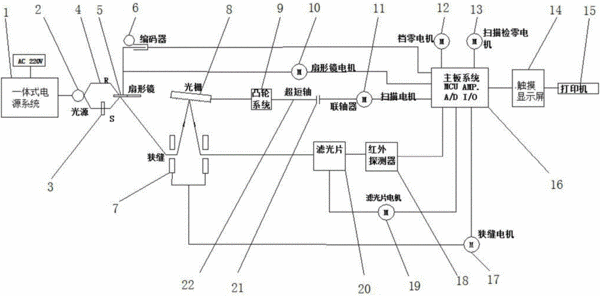

摘要：本實用新型涉及一種新型集成式雙光束紅外光譜儀，包括機箱、電源、光路系統、傳動系統及主板系統，光路系統包括光源、參考R光源室、樣品S光源室、扇形鏡、狹縫、光柵、濾光片、紅外探測器，傳動系統包括掃描電機、聯軸器、凸輪系統，主板系統控制掃描電機通過聯軸器帶動凸輪系統進而驅動光柵按照凸輪軌跡掃描，所述電源為光源、傳動系統及主板系統供電，其中：所述的聯軸器與凸輪系統之間采用超短型傳動軸連接，該超短型傳動軸與凸輪系統的蝸輪蝸桿聯動。本實用新型結構設計科學合理，縮小系統體積，提高效率，降低能耗以及故障率等缺陷。
- 專利類型實用新型
- 申請人天津市津維電子儀表有限公司;
- 發明人王鵬;卞芳芳;田興奎;
- 地址300190 天津市南開區羅平道6號（雅安光電創業園內4門101室)
- 申請號CN201620446965.8
- 申請時間2016年05月17日
- 申請公布號CN205620029U
- 申請公布時間2016年10月05日
- 分類號G01J3/28(2006.01)I;G01J3/02(2006.01)I;
