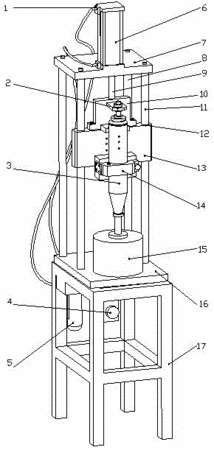

摘要：本實用新型涉及一種半自動回彈儀鋼砧率定裝置，該裝置包括上支架及下支架；下支架臺面上設有圓柱形鋼砧，同時下支架上設有通過軟管分別與氣缸連接的換向閥和調壓閥。上支架臺面前端部位設置氣缸，氣缸下部連接氣缸活塞桿，設有連接板分別與活塞桿、滑塊和調整機構連接，氣缸上部設有通過軟管連接的調速閥。所述上支架前端垂直于下支架臺面對應設有導軌，導軌上設有滑塊通過軸承與導軌滑動配合；且滑塊前端面連接設有鎖緊機構。應用時，將回彈儀置于率定用的圓柱形鋼砧上，并用鎖緊機構鎖緊，通過按動換向閥控制氣缸的動作，氣缸活塞桿向下運行帶動連接板、滑塊通過軸承沿導軌向下給回彈儀施加力，回彈儀完成一次彈擊。該裝置結構簡單，性能可靠。
- 專利類型實用新型
- 申請人天津市津維電子儀表有限公司;
- 發明人張其桐;
- 地址300110 天津市南開區咸陽路羅平道6號(南開雅安光電創業園內)
- 申請號CN201020258111.X
- 申請時間2010年07月14日
- 申請公布號CN201724875U
- 申請公布時間2011年01月26日
- 分類號G01N3/62(2006.01)I;G01N3/52(2006.01)I;
