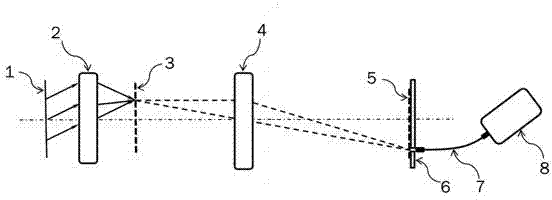

摘要：本實用新型涉及一種角分辨光譜測量裝置，包括一個顯微鏡的物鏡，一根光纖，一個精密平移針孔和一個光譜儀，其中，所述的顯微鏡的物鏡當作一種傅里葉變換器件，將樣品發出的不同角度的光成像到顯微鏡的物鏡后端的第一焦平面的不同位置處，形成角度和焦平面上空間位置的對應關系，通過消色差的成像透鏡組將第一焦平面成像至遠離物鏡的第二焦平面處，在第二焦平面上加載一個精密平移針孔，光譜儀通過光纖連接至針孔處，通過移動針孔的位置，獲得不同角度的光譜信息。本實用新型結構簡單，使用方便，可用于微納結構光學、光子晶體等領域的角分辨光譜檢測。
- 專利類型實用新型
- 申請人上海復享儀器設備有限公司;
- 發明人許春;殷?，|;章煒毅;
- 地址200433 上海市楊浦區國定東路200號3號樓302-1
- 申請號CN201320163659.X
- 申請時間2013年04月03日
- 申請公布號CN203132698U
- 申請公布時間2013年08月14日
- 分類號G01J3/28(2006.01)I;
