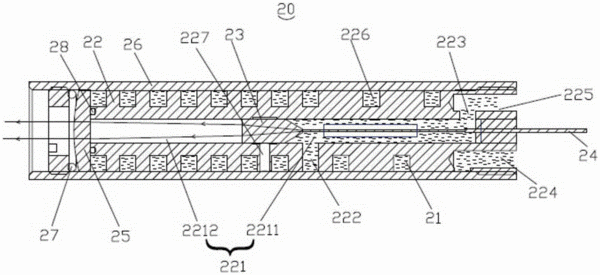

摘要：本發明公開了一種液冷式光纖準直器，包括冷卻液；內殼體，內殼體內設置有腔體；錐形連接件，錐形連接件固定于腔體內，并且錐形連接件將腔體分割成浸泡腔和無水腔；光纖，光纖的一端從內殼體的一端插入浸泡腔內并且與錐形連接件連接；準直透鏡，準直透鏡固定于內殼體的另一端并且與錐形連接件相對應；內殼體內設置有內進水口和內出水口，內殼體的外表面設置有外進水口、外出水口和呈螺旋狀的水流槽，其中，內進水口、浸泡腔、內出水口和外出水口依次連通，水流槽的兩端分別與外進水口和內進水口連通。通過上述方式，本發明能夠實現冷卻液對錐形連接件連接光纖的連接面以及光纖連接錐形連接件的連接段實現直接浸泡式冷卻，冷卻效果更佳。
- 專利類型發明專利
- 申請人深圳市創鑫激光股份有限公司;
- 發明人李剛;蔣峰;
- 地址518000 廣東省深圳市寶安區沙井鎮南環路和一社區明鑫工業園
- 申請號CN201510437550.4
- 申請時間2015年07月23日
- 申請公布號CN104991310B
- 申請公布時間2016年05月25日
- 分類號G02B6/32(2006.01)I;H01S3/04(2006.01)I;H01S3/042(2006.01)I;
