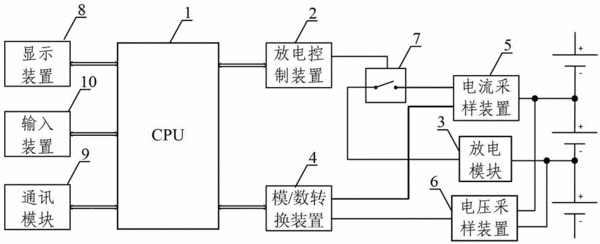

摘要：本實用新型屬于蓄電池檢測裝置技術領域，公開了一種蓄電池內阻測量裝置，包括CPU、放電控制裝置、放電模塊、模/數轉換裝置、電流采樣裝置和電壓采樣裝置；電壓采樣裝置的兩輸入端分別與蓄電池的正、負極連接，輸出端與模/數轉換裝置的輸入端連接；電流采樣裝置的一端與蓄電池的正極連接，另一端通過一繼電器開關連接放電模塊再連接到蓄電池的負極；放電控制裝置的輸入端和模/數轉換裝置的輸出端均連接到CPU；其中，繼電器開關的控制端與放電控制裝置的輸出端連接。該蓄電池內阻測量裝置不僅能測量出小容量電池的內阻，并不損壞電池的電極，而且在線測試不受充電機和電池自身電容的影響，測量精度高、速度快。
- 專利類型實用新型
- 申請人北京群菱能源科技有限公司;
- 發明人張進濱;
- 地址101111 北京市大興區亦莊經濟技術開發區科創十四街99號7幢1單元1201室
- 申請號CN201220420051.6
- 申請時間2012年08月22日
- 申請公布號CN202815191U
- 申請公布時間2013年03月20日
- 分類號G01R31/36(2006.01)I;G01R27/08(2006.01)I;
