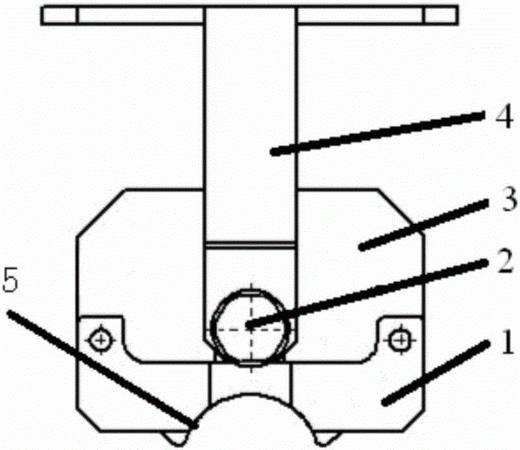

摘要：本實用新型屬于鋼管自動檢測技術領域，特別涉及一種小口徑鋼管管端超聲自動探傷探靴裝置，其包括：探頭導向塊(1)、周向旋轉軸(2)、探頭框(3)、起落連接裝置(4)；起落連接裝置(4)的一端與可控制的驅動部件固定連接，起落連接裝置(4)的另一端通過周向旋轉軸(2)與探頭框(3)連接；超聲波探傷探頭固定在探頭框(3)內；可拆卸的探頭導向塊(1)與探頭框(3)固接，探頭導向塊(1)具有弧形工作面(5)。本探靴裝置機械結構簡單成本低，具有很好的可靠性和實用性，可廣泛應用于小口徑鋼管管端超聲波自動探傷中。
- 專利類型實用新型
- 申請人鋼研納克檢測技術有限公司;
- 發明人劉濤;范弘;張建衛;徐磊;劉光磊;孫魯偉;李艇;王宏亮;王曉文;
- 地址100081 北京市海淀區高粱橋斜街13號
- 申請號CN201620133349.7
- 申請時間2016年02月22日
- 申請公布號CN205562478U
- 申請公布時間2016年09月07日
- 分類號G01N29/22(2006.01)I;
