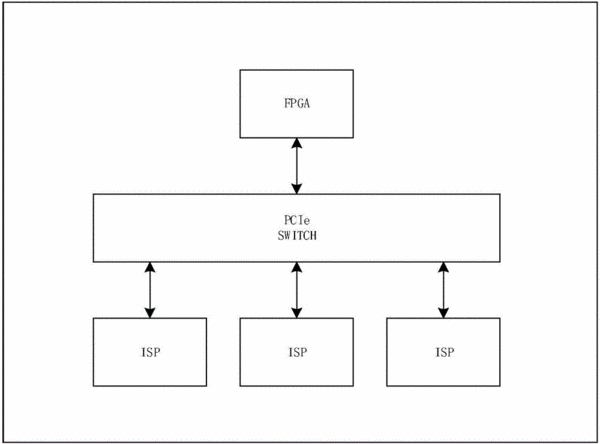

摘要：本實用新型涉及一種大視頻流傳輸的全景相機，具有多個相機，以通過視頻拼接模塊做為控制核心，通過PCIe總線接口與開關模塊相連接，再通過開關模塊與各個相機中的圖像信號處理模塊分別連接；視頻拼接模塊采用FPGA實現，其內部包括PCIe模塊和圖像拼接模塊，PCIe模塊接收各個攝像頭發送過來的大視頻流數據，圖像拼接模塊將PCIe模塊接收的各個攝像頭的視頻數據拼接成更高分辨率的全景視頻數據。本實用新型實現了高速傳輸方式，通過這樣的設計可以將大數據量的高分辨率視頻數據傳輸到FPGA圖像拼接模塊進行全景拼接，不僅實現了并行YUV數據占用大量數據線空間，而且在速度上也達到了更高的提升。
- 專利類型實用新型
- 申請人沈陽泰科易科技有限公司;
- 發明人王一乾;薛琪;宋金貴;德偉龍;閆佳;
- 地址110000 遼寧省沈陽市渾南新區彩霞街1-1號（1-24-1）
- 申請號CN201620259788.2
- 申請時間2016年03月30日
- 申請公布號CN205545623U
- 申請公布時間2016年08月31日
- 分類號H04N5/232(2006.01)I;
