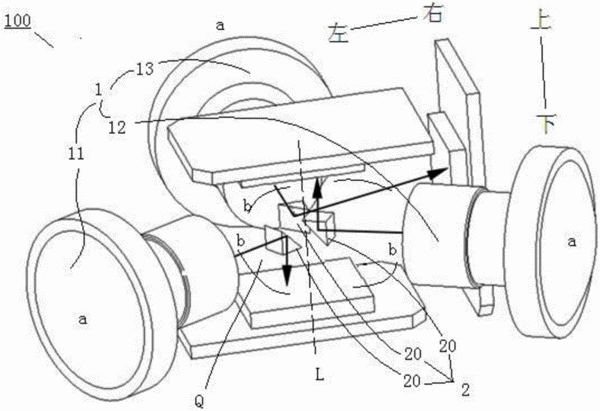

摘要：本實用新型公開了一種鏡頭模組及具有其的拍攝裝置。鏡頭模組包括：多個鏡頭、反射鏡組件和多個圖像傳感器。多個鏡頭沿周向呈環形排布，每個鏡頭均具有外端和內端，多個鏡頭的內端環繞的區域為中心區域。反射鏡組件設在中心區域內。多個圖像傳感器中至少一個設在所述中心區域外，多個圖像傳感器與多個鏡頭一一對應設置，每個圖像傳感器接收相應的鏡頭經反射鏡組件反射出的光線。根據本實用新型的鏡頭模組，可適當減小中心區域的周向尺寸，這樣在排布時多個鏡頭的相互距離拉近，從而能縮短不同鏡頭的光心節點之間的距離。這樣一來，不同鏡頭拍攝的圖像重疊縫合破損區縮小，提高了圖像拍攝質量。
- 專利類型實用新型
- 申請人沈陽泰科易科技有限公司;
- 發明人王權;德偉龍;王一乾;宋金貴;丁元;
- 地址110179 遼寧省沈陽市渾南新區彩霞街1-1號
- 申請號CN201620268482.3
- 申請時間2016年03月30日
- 申請公布號CN205545596U
- 申請公布時間2016年08月31日
- 分類號H04N5/225(2006.01)I;G03B17/17(2006.01)I;
