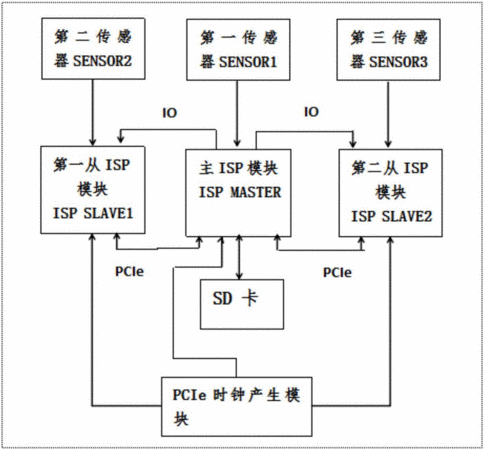

摘要：本實用新型涉及一種多鏡頭全景相機數據統一存儲的電路結構，包括多個傳感器模塊和相同數量的多個ISP模塊、一個SD卡模塊以及PCIe時鐘產生模塊，多個ISP模塊中一個為主ISP模塊，其余為從ISP模塊，各ISP模塊均連接一個傳感器模塊；從ISP模塊通過數據總線與主ISP模塊連接，主ISP模塊與SD卡模塊連接，PCIe時鐘產生模塊生成100MHz時鐘信號分別與各ISP模塊連接。本實用新型采用PCIe通過內部互連，結構簡單，連接線少，帶寬有了很大冗余，為以后傳輸更高數據提供了空間，而且傳輸效率高，全系統只需要一張SD卡，降低了使用成本，在讀取SD卡數據時，更加簡單，方便，快捷。
- 專利類型實用新型
- 申請人沈陽泰科易科技有限公司;
- 發明人王一乾;鄒佳明;王鵬;薛琪;王磊;
- 地址110000 遼寧省沈陽市渾南新區彩霞街1-1號（1-24-1）
- 申請號CN201620259752.4
- 申請時間2016年03月30日
- 申請公布號CN205545622U
- 申請公布時間2016年08月31日
- 分類號H04N5/232(2006.01)I;
