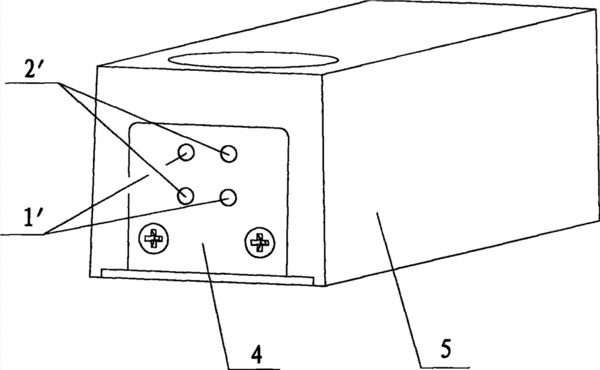

摘要:本實用新型公開一種可熱插拔的LED保護裝置,由帶導電電路板的LED激發模塊、LED驅動板和兩組彈簧頂針組成;兩組彈簧頂針一組較長一組較短,較長的一組彈簧頂針用來接通LED;較短的一組彈簧頂針用來接通LED驅動板;所述的彈簧頂針通過彈簧頂針長短和插拔LED激發模塊來調節接通或斷開LED及LED驅動板。在LED激發模塊插入時,本實用新型裝置確保了LED先接通后才接通LED驅動板;而在LED激發模塊拔出時,裝置確保了先斷開了LED驅動板再斷開LED。有效防止了LED接通和斷開瞬間巨大電流可能對LED造成的損壞,實現了對LED的有效保護。
- 專利類型實用新型
- 申請人麥克奧迪實業集團有限公司;
- 發明人陶素華;陳東明;陳木旺;
- 地址361006 福建省廈門火炬高技術產業開發區
- 申請號CN201320401076.6
- 申請時間2013年07月03日
- 申請公布號CN203336534U
- 申請公布時間2013年12月11日
- 分類號F21V23/06(2006.01)I;F21V25/00(2006.01)I;F21Y101/02(2006.01)N;
