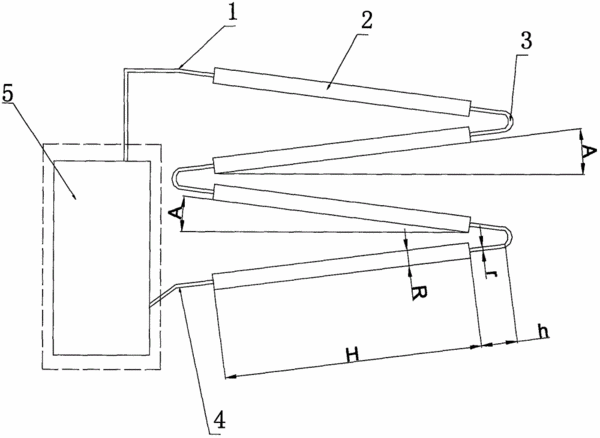

摘要：本實用新型涉及高溫熔融鹽流動換熱系統，具體是一種蛇形套管式換熱器，由入口段內管、直套管、彎內管和出口段內管通過螺紋連接而成，所述直套管的個數不少于2個，彎內管的數量不少于1個；入口段內管連接直套管的一端，直套管的另一端和彎內管的一端相連，彎內管的另一端再連接另一根直套管一端，這樣順序連接完彎內管和直套管，最后一個直套管的一端與出口段內管相連，整體為S形上升布置，各段套管與水平面之間形成一定夾角。蛇形套管式換熱器可縮小系統占地面積；蛇形套管呈S形上升布置，直套管與水平面間呈夾角，在系統停機或長期不用時，傾斜直套管可提供加速度，利于熔融鹽自動排出系統，避免因排出不及時，發生冷卻凝固問題。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人張景胤;孫偉娜;廖凌熙;劉石;韓振興;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201620087755.4
- 申請時間2016年01月29日
- 申請公布號CN205448773U
- 申請公布時間2016年08月10日
- 分類號F28D7/10(2006.01)I;
