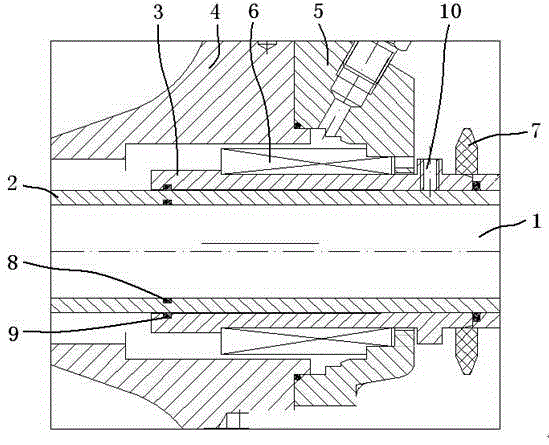

摘要：本實用新型涉及一種用于雙吸泵的組合軸套結構，包含有，泵軸；內軸套，所述內軸套上有第一密封圈凹槽，所述第一密封圈凹槽與所述泵軸間形成有第一密封圈容置空間，所述第一密封圈容置空間內有第一密封圈；外軸套，所述外軸套上有第二密封圈凹槽，所述第二密封圈凹槽與所述內軸套的外周面間形成有第二密封圈容置空間，所述第二密封圈容置空間內有第二密封圈，所述外軸套的外周面上形成有定位肩部；機封壓蓋；以及，機封，所述機封處于所述定位肩部及所述機封壓蓋間。本實用新型的優點在于：通過內軸套與外軸套的組合使用，達到使雙吸泵的密封既能容易安裝，同時還能正常使用，不需要通過特殊調整和加工控制，并能補償鑄件誤差引起的軸向誤差。
- 專利類型實用新型
- 申請人上海連成（集團）有限公司;
- 發明人付猛;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201521124646.7
- 申請時間2015年12月31日
- 申請公布號CN205446163U
- 申請公布時間2016年08月10日
- 分類號F04D29/10(2006.01)I;
