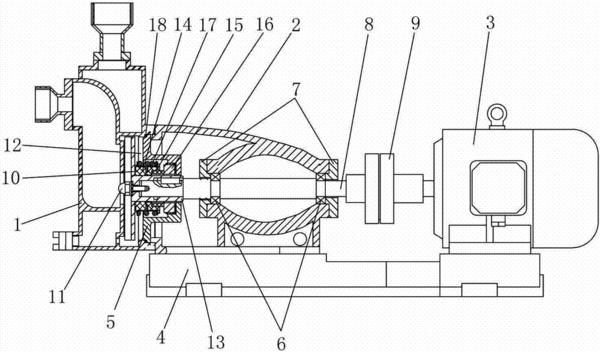

摘要：本實用新型公開了一種耐腐蝕自吸泵。該耐腐蝕自吸泵包括泵體、托架以及設置于泵體和托架之間的擋板，托架內設有軸承組和軸承壓蓋所支托的泵軸，泵軸上設有軸套，機封套件安裝于軸套上，泵體內設有安裝于泵軸上的葉輪和葉輪螺絲。其中，機封套件包括彈簧座、靜環和動環，葉輪與擋板之間固設有蓋板，蓋板與擋板通過機封套件組合形成密封式結構，彈簧座固定于蓋板之中，動環內嵌于擋板中并緊壓在軸套上，靜環設于彈簧座與動環之間并在彈簧座上設有的彈簧的作用力下與動環保持端面緊貼，靜環固定于彈簧座。機封套件給蓋板和擋板所包圍，保證機封套件的密封性，使該耐腐蝕自吸泵采用優質的機械密封，對機封套件進行更好的保護，無泄漏，使用壽命長。
- 專利類型實用新型
- 申請人東莞市冠星水泵有限公司;
- 發明人扶志星;毛仲起;
- 地址523000 廣東省東莞市萬江區小亨社區建設路3號廠房
- 申請號CN201320839320.7
- 申請時間2013年12月19日
- 申請公布號CN203730389U
- 申請公布時間2014年07月23日
- 分類號F04D29/10(2006.01)I;F04D29/66(2006.01)I;
