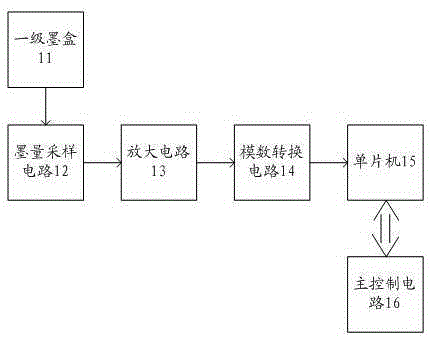

摘要：本實用新型提供的聚合物噴射3D打印機的墨水稱重電路和打印機，解決墨量計量不準確的技術問題。包括墨量采樣電路、放大電路、模數轉換電路和單片機；墨量采樣電路置于聚合物噴射3D打印機的一級墨盒的底部，以獲取一級墨盒的稱重采樣信號，其采樣信號輸出端連接放大電路的輸入端；放大電路的輸出端連接模數轉換電路，將放大的稱重采樣信號輸出至模數轉換電路；模數轉換電路的輸出端連接單片機，將放大的稱重采樣信號經過模數轉換后輸出數字化的稱重采樣信號至單片機。模量采樣電路采樣的稱重信號，經過放大和模數轉換后發送給單片機，實現的是對聚合物噴射3D打印機墨量的實時監控，提高了墨量計量的精度。
- 專利類型實用新型
- 申請人青島尤尼科技有限公司;
- 發明人王紅;薛斌;劉巖;
- 地址266000 山東省青島市李滄區北嶗路1022號中藝1688創意產業園D2樓205
- 申請號CN201521111656.7
- 申請時間2015年12月29日
- 申請公布號CN205364553U
- 申請公布時間2016年07月06日
- 分類號B29C67/00(2006.01)I;B33Y30/00(2015.01)I;
