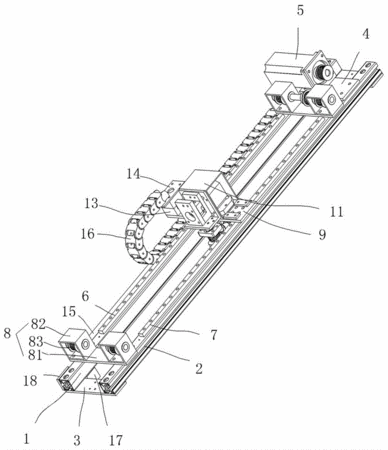

摘要：本實用新型公開一種3D打印機噴頭架導向裝置，包括左長條狀導軌支板、右長條狀導軌支板、固定鋁板和電機組件，在左長條狀導軌支板的頂面設有左導軌條，在右長條狀導軌支板的頂面設有右導軌條，在左長條狀導軌支板和右長條狀導軌支板的頂面兩端均設有光軸組件，還設有皮帶壓板，皮帶壓板的兩端底部均通過滑塊活動設置在左導軌條和右導軌條上，在皮帶壓板的中部設有進料組件，在皮帶壓板的頂面左端還固定設有傳動帶固定板和傳動帶連接板，還設有傳動齒帶墊板，還設有傳動齒帶。本實用新型的結構簡單、操作便捷，可有效的保證導向的穩定性，從而一定程度上可有效的提高安裝效率，使用穩定性好，適用性強且實用性好。
- 專利類型實用新型
- 申請人廣州市文搏智能科技有限公司;
- 發明人朱楊林;
- 地址510000 廣東省廣州市白云區神山工業園區振中北路38號
- 申請號CN201620403547.0
- 申請時間2016年05月06日
- 申請公布號CN205553253U
- 申請公布時間2016年09月07日
- 分類號B29C67/00(2006.01)I;B33Y30/00(2015.01)I;
