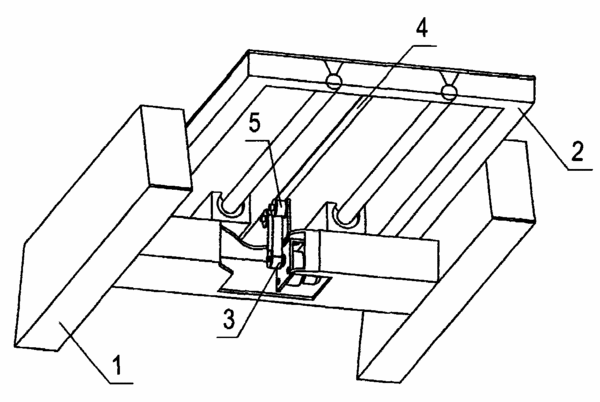

摘要：本實用新型打印機及其零部件，尤其涉及打印機托盤傳動裝置及相應的打印機。本實用新型的打印機用托盤傳動裝置包括打印機底盤和可相對該底盤往復滑動的用于容置被打印物的托盤，所述底盤上設置被步進電機驅動的主動輪，所述主動輪纏繞傳動帶的中部，傳動帶的兩端分別與所述托盤的前后端固定連接，使得主動輪的轉動通過傳動帶的作用直接轉化成了托盤的前后移動，從而避免了現有技術的打印機底盤前后跨度尺寸必須不能小于托盤前后移動的間距，與現有技術相比，在達到同樣效果的情況下，減小了底盤的前后跨度，也就減小了底盤的尺寸和重量，節省了原材料和成本。
- 專利類型實用新型
- 申請人青島尤尼科技有限公司;
- 發明人王紅;施敏超;楊鯤;
- 地址266043山東省青島市李滄區四流北路23號
- 申請號CN200920017454.4
- 申請時間2009年01月09日
- 申請公布號CN201357615Y
- 申請公布時間2009年12月09日
- 分類號B41J3/407(2006.01)I;B41J23/02(2006.01)I;
