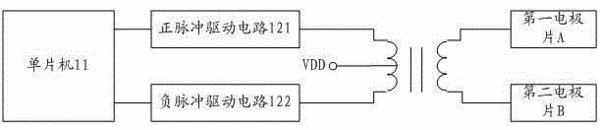

摘要：本實用新型提供了一種中頻電療儀，解決現有電療儀中存在的單向脈沖電流具有電解作用，嚴重刺激皮膚的技術問題。包括單片機、脈沖驅動電路和脈沖變壓器；脈沖驅動電路包括正脈沖驅動電路和負脈沖驅動電路；正脈沖驅動電路的輸入端和負脈沖驅動電路的輸入端分別連接單片機的一個I/O端口，單片機控制正脈沖驅動電路和負脈沖驅動電路交替工作；正脈沖驅動電路的輸出端和負脈沖驅動電路的輸出端分別連接脈沖變壓器的一次側兩端；脈沖變壓器的二次側兩端分別連接第一電極片和第二電極片。通過正脈沖驅動電路和負脈沖驅動電路的交替工作，實現脈沖電流的雙向切換，緩解了刺激皮膚的程度。
- 專利類型實用新型
- 申請人青島尤尼科技有限公司;
- 發明人王紅;陳靜;施敏超;
- 地址266000 山東省青島市李滄區北嶗路1022號中藝1688創意產業園D2樓205
- 申請號CN201520974952.3
- 申請時間2015年12月01日
- 申請公布號CN205163912U
- 申請公布時間2016年04月20日
- 分類號A61N1/32(2006.01)I;
