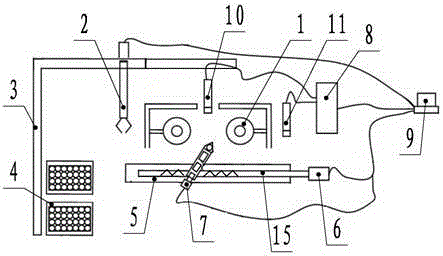

摘要：本實用新型公開了一種PCB微鉆頭的自動研磨機結構，包括上料卸料裝置、進給裝置、及夾緊裝置，所述裝夾裝置可轉動安裝在進給裝置上，還包括兩個對稱設置的砂輪（1），在砂輪（1）之間設置有位置檢測裝置（10），其中一個砂輪（1）的一側設置有質檢裝置（11）所述上料卸料裝置、進給裝置、裝夾裝置分別與計算機終端（9）控制連接，所述位置檢測裝置（10）和質檢裝置（11）分別與計算機終端（9）連接。本實用新型采用位置檢測裝置檢測被研磨鉆頭與所述砂輪相對位置并經結構傳送至計算機終端來實現自動對刀功能，在加工過程中采用質檢裝置進行實時檢驗，保證加工質量。
- 專利類型實用新型
- 申請人貴州大學;
- 發明人王林林;郭麗萍;吳欽木;
- 地址550025 貴州省貴陽市貴州大學花溪北校區科技處
- 申請號CN201620070992.X
- 申請時間2016年01月26日
- 申請公布號CN205342686U
- 申請公布時間2016年06月29日
- 分類號B24B3/24(2006.01)I;B24B41/06(2012.01)I;B24B49/00(2012.01)I;B24B41/00(2006.01)I;B24B47/22(2006.01)I;
