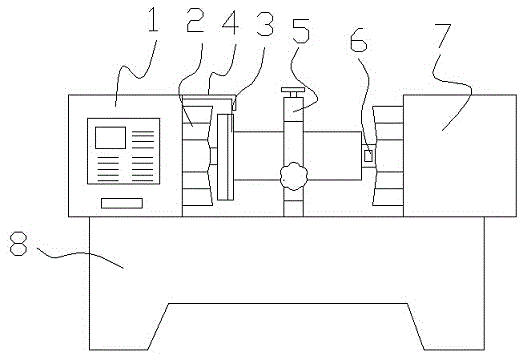

摘要:本實用新型公開了一種自動金剛石三面修磨開刃機,包括修磨開刃機(1)、夾頭(2)、磨頭(3)、冷卻液噴射管(4)、中心架(5)、工件扣(6)、定位臺(7)和機臺(8),所述的修磨開刃機(1)和定位臺(7)分別固連于機臺(8)的兩端,所述夾頭與修磨開刃機活動連接,所述磨頭與夾頭固定連接,所述冷卻液噴射管的一端與修磨開刃機固連、另一端靠近磨頭,所述工件扣與定位臺固接,所述磨頭上設有凹槽。使用時修磨開刃機帶動磨頭旋轉轉動給工件進行加工,磨頭旋轉時在磨頭的凹槽中對鉆頭刀齒的三面進行修整,冷卻液噴射管對準鉆頭刀齒進行降溫,操作簡單、安全方便、修整精度高、提高了工作效率。
- 專利類型實用新型
- 申請人銅陵長江金剛石工具有限責任公司;
- 發明人丁賢龍;史萬龍;尹永法;都志國;徐平;程慧麗;
- 地址244000 安徽省銅陵市銅官山區淮河路銅商品大廈1705號
- 申請號CN201420405150.6
- 申請時間2014年07月22日
- 申請公布號CN203956646U
- 申請公布時間2014年11月26日
- 分類號B24B3/24(2006.01)I;B24B55/02(2006.01)I;
