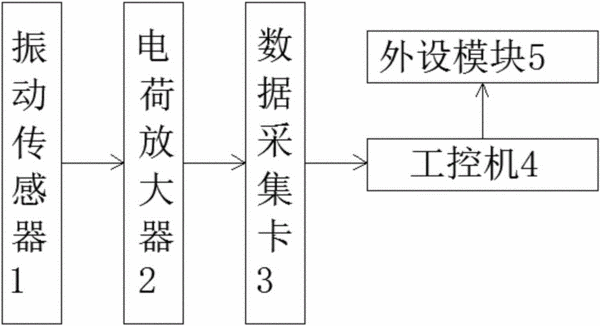

摘要：本實用新型公開了一種基于鐵芯振幅的變壓器直流偏磁振動監測裝置，包括振動傳感器、電荷放大器、信號采集卡、工控機及外設模塊，振動傳感器通過磁鐵固定在變壓器鐵芯柱上鐵軛正對應的油箱壁上，振動傳感器的信號通過同軸電纜傳輸至電荷放大器處理，通過數據采集卡傳輸至工控機保存；本實用新型通過預分析確定安裝位置，采集變壓器運行過程中的鐵芯低頻振動，對數據進行分析并及時預警，避免因直流偏磁異常振動損壞變壓器和事故跳閘等重大事故，克服了監測變壓器振動時安裝傳感器的盲目性，能采集變壓器多個位置的振動，優先采集變壓器鐵芯振幅較大處的信號；對于綜合評定變壓器在直流偏磁情況下的運行狀態與各部位受到的影響程度有很大的幫助。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人謝浩鎧;劉連光;李宗翰;
- 地址102206 北京市昌平區北農路2號
- 申請號CN201620121550.3
- 申請時間2016年02月16日
- 申請公布號CN205333190U
- 申請公布時間2016年06月22日
- 分類號G01H11/08(2006.01)I;
