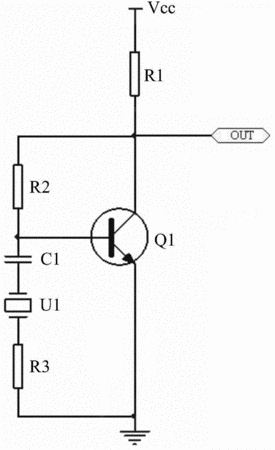

摘要：本發明公開了一種聲音及振動的檢測電路，包括：第一電阻、第二電阻、第三電阻、壓電陶瓷蜂鳴片、第一電容和第一三極管，所述第一三極管的集電極通過所述第一電阻與電源的正極連接，所述電源的負極接地，所述第一三極管的基極通過所述第二電阻與所述第一三極管的集電極連接，所述壓電陶瓷蜂鳴片的一端通過所述第一電容與所述第一三極管的基極連接，所述壓電陶瓷蜂鳴片的另一端通過所述第三電阻接地，所述第一三極管的發射極接地。本發明還公開了一種聲音及振動的檢測裝置。采用本發明，可實現對聲音及振動信號的檢測，且電路結構簡單。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;張飛;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310661191.1
- 申請時間2013年12月09日
- 申請公布號CN104697627A
- 申請公布時間2015年06月10日
- 分類號G01H11/08(2006.01)I;
