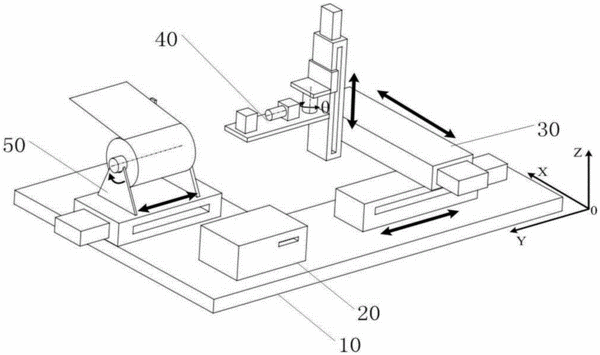

摘要：本實用新型屬于柔性膜收卷檢測設備相關領域，并公開了一種柔性膜收卷質量視覺檢測系統，包括：水平布置的底座以及安裝在該底座上的收卷裝置、視覺檢測裝置和檢測驅動裝置，其中視覺檢測裝置相對于收卷裝置上的料卷端面布置在其一側，并包括支撐板、以及共同固定該支撐板上的CCD相機和光源，其中該CCD相機用于對收卷中的料卷端面拍攝圖像，該光源則對稱布置于所述CCD相機的視覺中心；檢測驅動裝置括X向平動組件、Y向平動組件、Z向平動組件和θ向旋轉電機，并配合用于實現視覺檢測裝置整體相對于料卷端面的位置及姿勢調節。通過本實用新型，相應可以更高精度、更快響應和便于自動化操控的方式執行各類收卷結構的質量檢測功能。
- 專利類型實用新型
- 申請人華中科技大學;
- 發明人陳建魁;黎波;尹周平;葉曉斌;雷景添;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201521107686.0
- 申請時間2015年12月25日
- 申請公布號CN205280614U
- 申請公布時間2016年06月01日
- 分類號G01N21/95(2006.01)I;
